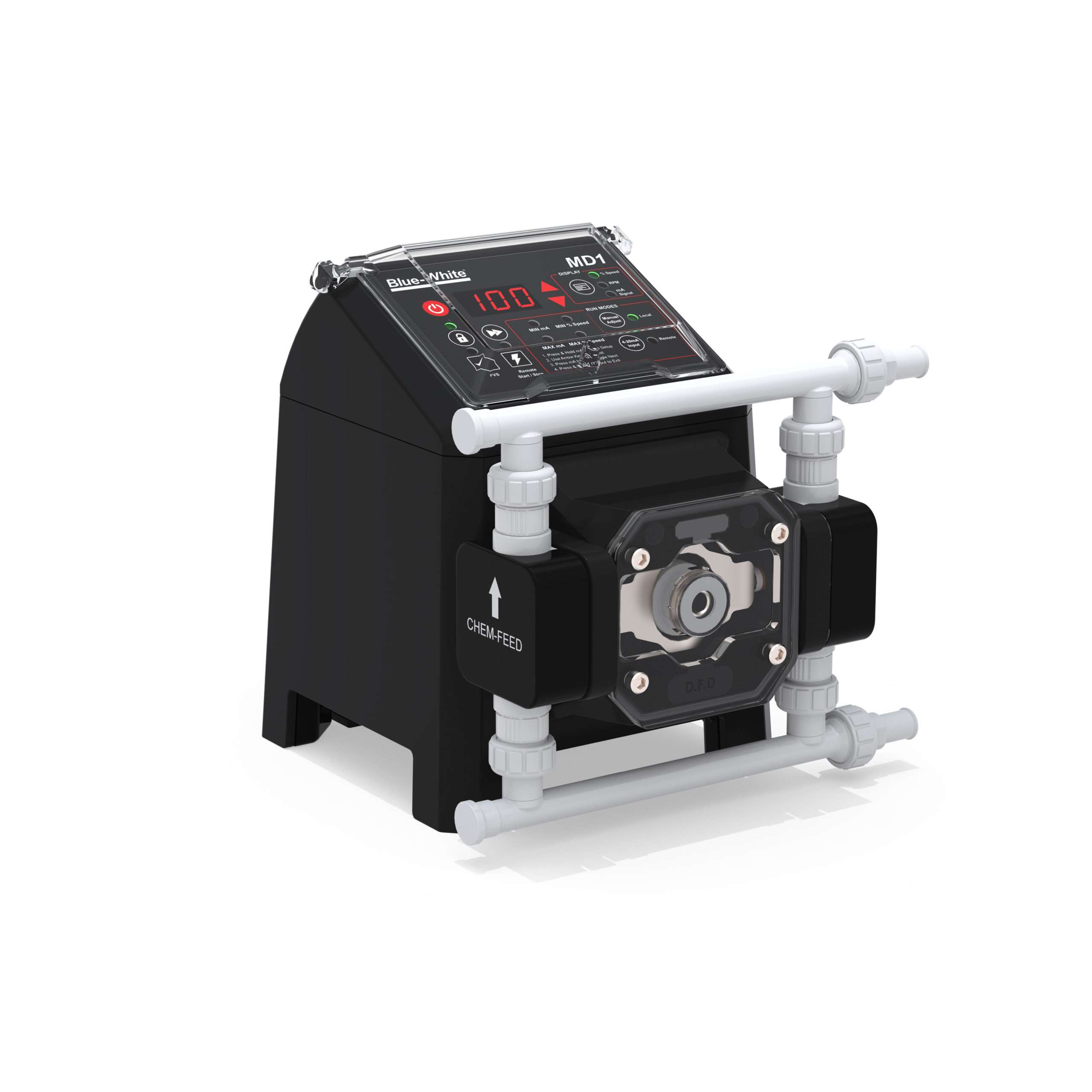

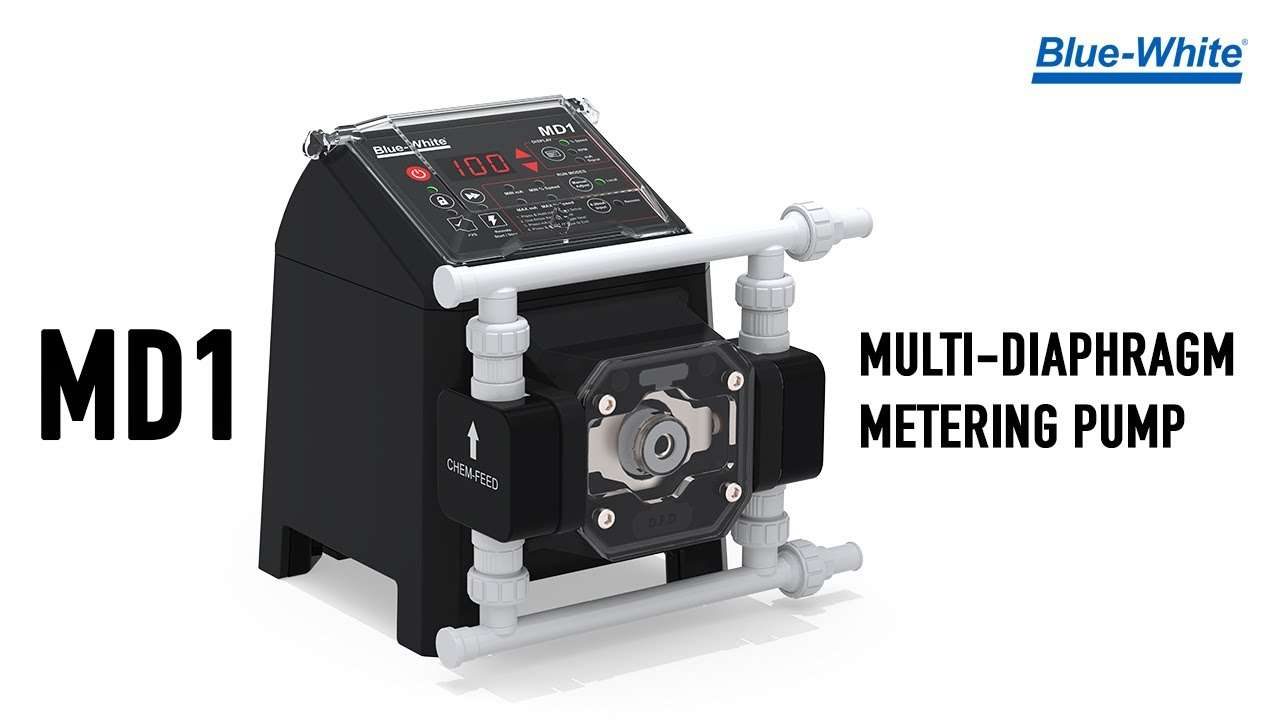

MD1
CHEM-FEEDQ多片度量泵
MD1提供平滑连续化学馈送,即使注入离气液最前沿超磁技术替代两个隔膜间抽取动作,最小化脉冲和蒸气锁风险现时使用标准自动脱气vale系统MD1泵上,我们进一步减少蒸气锁风险并消除外部去气组件需求
排它性DiaFlexQQ插件上流水泵存取重建成本
技术概述
GPH系统
.008-8.5
LPH
.003-32.2
mL/min
054-536.3
压强
150PSI10.3栏)
附文评分
NEMA4X
标准类
NSF/ANSI61CECETLus
控制方法
手册远程模拟
供电
240VAC-50/60Hz
文献学
MD1文献
3D视觉化器
特征与福利
特征学
益惠 :
- 排它性超驱动技术允许平滑化学馈送-专利等待
- 带全中风技术的双相形膜不会损耗最佳理想性抽取离气化学物(Petractice,Sodium Hypo
- 可连续泵化工,像渗透式泵,不需要管组件
通信界面
- 输入量:420MA外部控件
- 输入:远程启动/停止:非驱动干线关闭远程启动/停止
- 输入:兼容流验证传感器S6A并微浮点
- 输出:报警中继 250V/3A
- 输出:On/Official固态
- SCAD输入/输出包括:420M
高级设计 :
- 5年保证
- 节能BLDC电机不会过热
- 并发墙楼括号-专利待定
- DiaFlex隔膜设计将持续水泵寿命,消除对昂贵重建工具包的需求-专利
- 上头自动脱气vale系统技术消除蒸气锁风险和外部去气组件需求
- 人工设计允许多配置可能性-抽出港可定位泵左侧
安全特征:
- Diphragm失效检测感官隔膜破解 通过检测化学泵头无假触发-专利
- 锁定特征防止不想要的篡改-专利待定
- 显示屏蔽保护控件不受严酷环境
输出
汽车速度% | PSI0栏 | 30PSI(2.1栏) | 60PSI(4.2栏) | 90PSI(6.2栏) | 120PSI(8.3栏) | 150PSI(10.3栏) |
GPH(mL/min) | ||||||
10% | 0.83(52.7) | 0.82(51.9) | 0.81(51) | 0.8(50.7) | 0.78(48.9) | 0.74(46.5) |
20% | 1.68(106.3) | 1.66(104.7) | 1.63(102.8) | 158(100) | 1.55(98) | 149(93.8) |
30% | 2.54(160.3) | 2.5(157.9) | 2.44(154.2) | 2.4(151.3) | 2.32(146.6) | 2.24(141.4) |
40% | 339(213.7) | 334(210.6) | 3.26(205.4) | 3.19(201.3) | 3.12(196.6) | 2.99(188.6) |
50% | 4.23(266.8) | 4.17(262.9) | 4.08(257.5) | 399 (251.9) | 3.86(243.3) | 373(235.4) |
60% | 5.1(321.6) | 5.02(316.9) | 4.9(309.1) | 4.79(302.2) | 4.63(292.4) | 4.49(283.3) |
70% | 5.93(373.9) | 5.84(368.5) | 567(357.6) | 5.59(352.7) | 538(339.6) | 523(330) |
80% | 6.82(430.2) | 6.72(424) | 6.55(413.1) | 6.37(402.1) | 6.2(391.1) | 6.02(379.9) |
90% | 7.69(485.1) | 7.58(478) | 7.33(462.6) | 7.21(455.2) | 6.95(438.4) | 6.79(428.1) |
百分百 | 8.5(536.3) | 8.34(526) | 8.18(516) | 796(502) | 768(484.4) | 7.5(473.3) |
规范化
最大工作压强 :
- 150psig(10.3巴)
最大流水温度 :
- 185摄氏85摄氏
最大宽度温度 :
- 14至115摄氏/-10至46摄氏度
最大虚拟性 :
- 千百分位
最大抽动提升 :
- 20平方公尺0PSI
操作电压范围 :
- 115V60Hz1PH最大值0.6A
- 220V50Hz1PH(0.3A最大值)
- 230V60Hz1PH最大值0.3A
- 230V50Hz1PH(0.3A最大值)
- 240V50Hz1PH最大值0.3A
PowerCord选项
- 115V/60Hz=NEMA5/15
- 230V/60Hz=NEMA6/15
- 220V/60Hz=ECE7/VII(EU)
- 240V/60Hz = AS3112
- 230V50/60Hz = BS1363/A
电机:
- 无刷DC50W
作业周期 :
- 连续式
下调比率 :
- 万分之一(0.01%-100%)最大rpm=100
附文 :
- NEMA4X(IP66)、ValoxQET和PA12
最大整体维度 :
- 7.25W9Hx10D (18.5W22.9Hx25.2Dcm)
产品重量 :
- 8.5lb3.8千兆克
近似船运维度
- 10.5Wx13.75Hx11D26.7Wx35Hx28Dm
近似船重:
- 15.5磅兆赫
ROSS兼容
- 对
标准类
- NSF/ANSI61CETLusCE
